執行元件 — TN系列雙軸氣缸
技術參數
訂貨型號
技術參數
| 內徑 | 10 | 16 | 20 | 25 | 32 |
| 動作型式 | 復動型 | ||||
| 工作介質 | 空氣（經40um過濾的潔凈空氣） | ||||
| 使用壓力 | 0.1~0.9Mpa(1~9kgf/cm2) | ||||
| 保證耐壓力 | 1.35Mpa(13.5kgf/cm2) | ||||
| 使用溫度 | -5~60℃（未凍結） | ||||
| 緩沖型式 | 緩沖控緩沖 | ||||
| 接管口徑 | M5×0.8 | G1/8" | |||
| 本體材質 | 鋁合金 | ||||
感應開關的選擇
| 內徑 | 標準行程 | 最大行程 | 容許行程 | 感應開關 |
| 10 | 10 20 30 40 50 60 70 | 70 | 100 | CS1-G |
| 16 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 | |
| 20 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 | |
| 25 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 | |
| 32 | 1020 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |

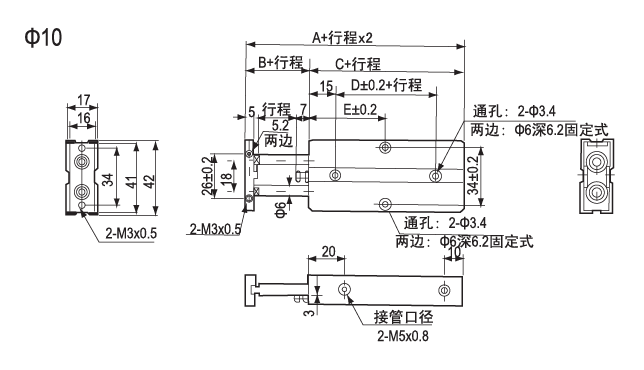

外型尺寸
| 內徑 (mm) | A | B | C | D | 行程 ≤ | 10 | 20 | 30 | 40 | 50 | 60 | 70 |
| 10 | 58 | 12 | 46 | 10 | E | 30 | 30 | 35 | 40 | 45 | 50 | 55 |
| 內徑 (mm) | A | B | C | D | 行程≤ | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 |
| 10 | 108 | 30 | 78 | 35 | E | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 95 | 102.5 | 115 |

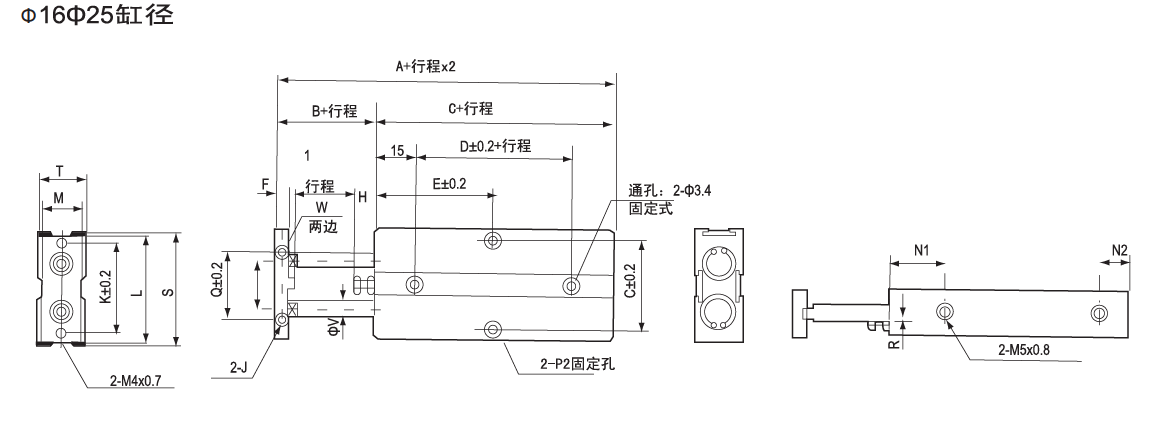

| 內徑 | A | B | C | D | 行程≤ | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | F | G | H | I |
| 16 | 68 | 15 | 53 | 20 | E | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 8 | 47 | 6 | 6 |
| 20 | 78 | 20 | 58 | 20 | E | 35 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 10 | 55 | 9 | 9 |
| 25 | 81 | 19 | 62 | 30 | E | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 92.5 | 100 | 10 | 66 | 8 | 8 |
| 內徑 | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W |
| 16 | M4x0.7 深5 | 47 | 53 | 20 | 22 | 10 | 兩邊：Φ7.5深7.2mm通孔Φ5 | 兩邊：Φ8深4.4mm通孔Φ4.5 | 34 | 4 | 54 | 21 | 8 | 6.2 |
| 20 | 55 | 61 | 24 | 25 | 12 | 44 | 6 | 62 | 25 | 10 | 8.2 | |||
| 25 | 66 | 72 | 29 | 30 | 12 | 56 | 7 | 73 | 30 | 12 | 10.2 |

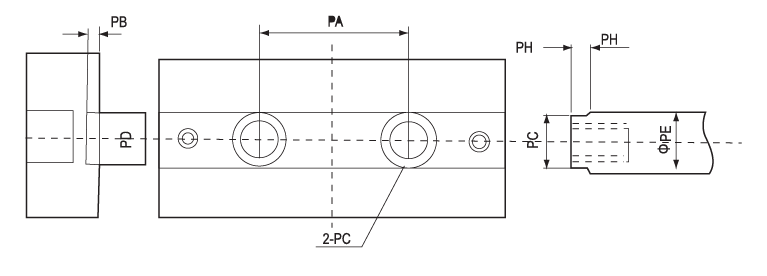

| 內徑 | PA | PB | PC | PD | PE | PF | PG | PH |
| 10 | 18 | 0.5 | Φ6.2深3.5mm通孔Φ3.5 | 5.2 | 6 | 3 | 5.2 | M3×0.5 深 5mm |
| 16 | 24 | 1 | Φ7.8深4.6mm通孔Φ4.5 | 6.2 | 8 | 3 | 6.2 | M4×0.7 深 6mm |
| 20 | 28 | 1 | Φ11深6.8mm通孔Φ6.5 | 8.2 | 10 | 3 | 8.2 | M6×1 深 8mm |
| 25 | 34 | 1 | Φ11深6.8mm通孔Φ6.5 | 10.5 | 12 | 3 | 10.5 | M6×1 深 8mm |
| 32 | 42 | 2 | Φ17深12mm通孔Φ10.5 | 14 | 16 | 3 | 14 | M10×1.5 深 1mm |
