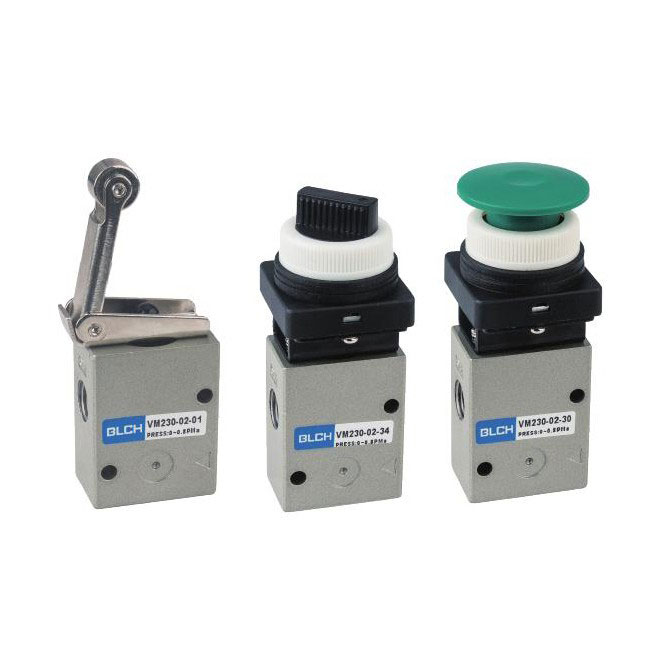

控制元件 — S3系列機械閥
技術參數
符號

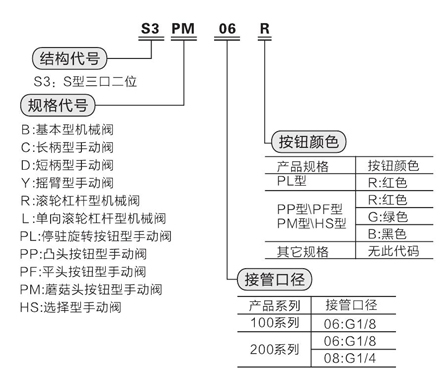

型號表示方法
技術參數
| 型號 | S3B | S3C | S3D | S3V | S3R | S3L | S3Y | S3PM | S3PP | S3PF | S3PL | S3HS |
| 工作介質 | 空氣（經40um以上濾網過濾） | |||||||||||
| 動作方式 | 外部控制直動式 | |||||||||||
| 接管口徑① | 05： M5； 06：G1/8；08：G1/4 | |||||||||||
| 有效截面積 | 05:2.5mm2 (Cv=0.14)； 06:8.0mm2 (Cv=0.45)； 08:12.0mm2 (Cv=0.67) | |||||||||||
| 位置數 | 三口二位 | |||||||||||
| 潤滑② | 不需要 | |||||||||||
| 使用壓力范圍 | 0~0.8MPa(0~114psi) | |||||||||||
| 保證耐壓力 | 1.5MPa(215psi) | |||||||||||
| 工作溫度笆 | -5~60P （未凍結） | |||||||||||
| 本體材質 | 鋁合金 | |||||||||||
①接管牙型有G牙可供選擇；
②如有加油潤滑，中途不可停止，潤滑油為ISOVG32或同級用油。
產品特性
1、S3B、S3R、S3L、S3V系列換向所需外力由外部機構提供； 可用于位置檢測或行程開關
2、S3PF、S3PM、S3PP、S3PL、S3Y、S3HS、S3C、S3D系列為手動操作，多種結構形狀控制頭，方便不同條件 下使用；
3、截止式結構，密封性好，換向靈活，無需加油潤滑；
4、多位置安裝，安裝使用方便；
5、S3C、S3D、S3Y、S3R、S3L系列控制頭為金屬材質，壽命長、更可靠穩定。
換向行程
| 閥型號 | 閥芯行程 | 按鈕行程 | 閥芯行程 | 按鈕行程 | 滾輪（手柄）行程 |
| S3B | 2.4-4.0 | - | S3R | 2.4~3.4 | 5.5-7.8 |
| S3PF | 2.4-4.0 | 3.8-5.4 | S3L | 2.4~3.4 | 6.0-8.6 |
| S3PP | 2.4-4.0 | 3.8-5.4 | S3V | 2.4-3.8 | 3.4~4.8 |
| S3PM | 2.4 ?4.0 | 3.8-5.4 | S3C | 2.4-3.8 | 14.4-18.4 |
| S3PL | 2.4-4.0 | 5.9-7.5 | S3D | 2.4-3.8 | 7.4-9.4 |
| S3HS | 2.4-4.0 | 5.1-6.7 |

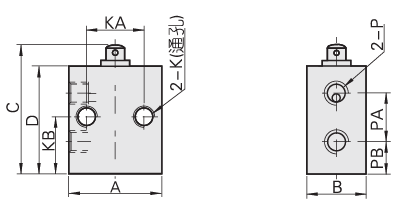

外型尺寸
| 符號理號A | B | C | D | K | KA | KB | P | PA | PB | |
| 05型 | 26 | 16.5 | 36 | 30 | M5X0.8 | 16 | 15 | M5X0.8 | 13 | 9 |
| 06型 | 30 | 16.5 | 47 | 41 | M5X0.8 | 23 | 20.5 | G1/8 | 17.5 | 11.5 |
| 08型 | 34 | 17.5 | 52 | 46 | M5x0.8 | 24 | 22.5 | G1/4 | 21 | 12 |
