執行元件 — MGP系列新薄型帶導桿氣缸

技術參數

產品專利

產品樣本

技術參數

訂貨型號

感應開關的選擇

型式\內徑	12	16	20	25	32	40	50	63	80	100
感應開關	D-Z73

技術參數

缸徑		12	16	20	25	32	40	50	63	80	100
使用流體		空氣(經40um過濾的潔凈空氣)
動作方式		雙作用
最高使用壓力		1.0Mpa
最低使用壓力		0.12Mpa		0.1 Mpa
環境和流體溫度		-5~60℃(未凍結)
活塞速度		50-1000mm/s
緩沖		兩端橡膠緩沖
行程長度公差		0+1.5
給油		不需要
軸承		滑動軸承/球軸承
活塞桿不回轉精度球軸承	滑動軸承	±0.08°		±0.07°		±0.06°		±0.05°		±0.05°
	球軸承	±0.10°		±0.09°		±0.08°		±0.06°		±0.06°
接管口徑		M5×0.8		1/8				1/4		3/8
本體制質		鋁合金

氣缸行程

內徑	標準行程
12	1020 30 40 50 100
16	1020 30 40 50 100 125 150 175 200
20	20 30 40 50 75 125 150 175 200 250 300
25	20 30 40 50 75 125 150 175 200 250 300
32	25 50 75 100 125 150 175 200 250 300
40	25 50 75 100 125 150 175 200 250 300
50	25 50 75 100 125 150 175 200 250 300
63	25 50 75 100 125 150 175 200 250 300
80	25 50 75 100 125 150 175 200 250 300 350 400
100	25 50 75 100 125 150 175 200 250 300 350 400

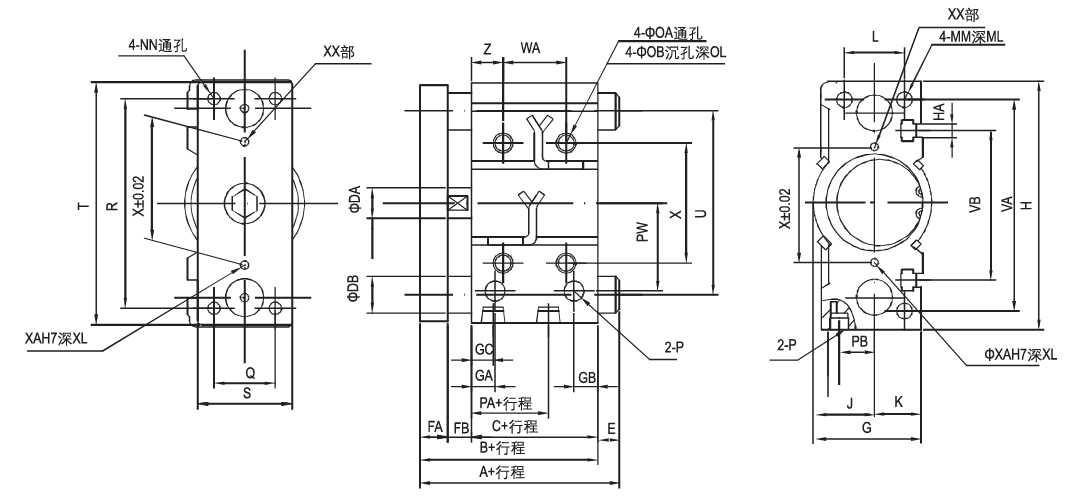

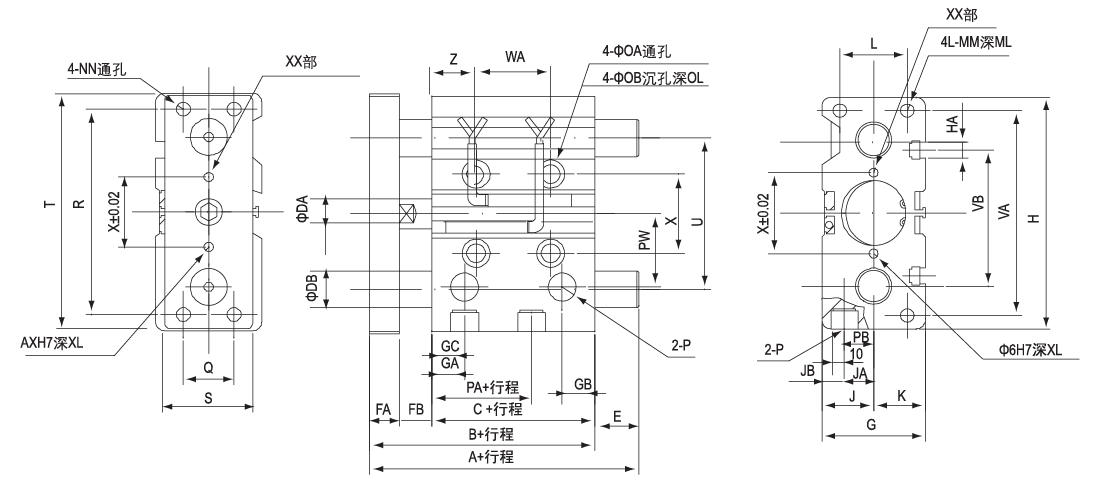

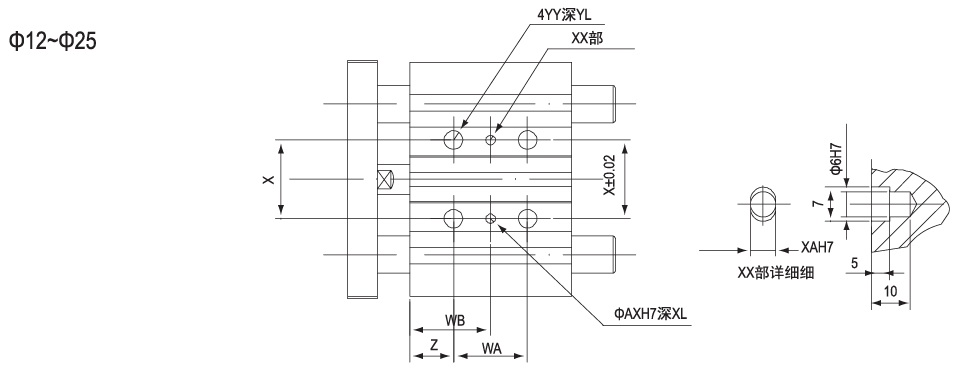

外型尺寸

MGPM, MGPL共同尺寸

內徑	行程	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NM	OA	OB	OL	P	PA	PB	PW
12	10,20,30,40,50,75,100,125,	42	29	6	8	5	26	11	7.5	58	M4	13	13	18	M4×0.7	10	M4×0.7	4.3	8	4.5	M5×0.8	13	8	18
16	150,175,200,250	46	33	8	8	5	30	11	8	65	M4	15	15	22	M5×0.8	12	M5×0.8	4.3	8	4.5	M5×0.8	15	10	19
20	20,30,40,50,75,100,125,150,	53	37	10	10	6	36	10.5	8.5	83	M5	18	18	24	M5×0.8	13	M5×0.8	5.6	9.5	5.5	1/8	12.5	10.5	25
25	175,200,250,300,350,000	53.5	37.5	12	10	6	42	11.5	9	93	M5	21	21	30	M6×1.0	15	M6×1.0	5.6	9.5	5.5	1/8	12.5	13.5	28.5

內徑	R	S	T	U	VA	VB	WA					WB					X	XA	XB	XC	XL	YY	YL	Z
內徑	R	S	T	U	VA	VB	30st or less	30st~ 100st	100st~200st	200st~300st	over 300st	30st or less	30st~100st	100st~ 200st	200st~ 300st	over 300st	X	XA	XB	XC	XL	YY	YL	Z
12	48	22	56	41	50	37	20	40	110	200	-	15	25	60	105	-	23	3	3.5	3	6	M5x0.8	10	5
16	54	25	62	46	56	38	24	44	110	200	-	17	27	60	105	-	27	3	3.5	3	6	M5x0.8	10	5
20	70	30	81	54	72	44	24	44	120	200	300	29	39	77	117	167	28	3	3.5	3	6	M6x1.0	12	17
25	78	38	91	64	82	55	24	44	120	200	300	29	39	77	117	167	34	4	4.5	3	6	M6x1.0	12	17

MGPM（滑動軸承）A,DB,E

內徑	A			DB	E
內徑	50st or less	50st~ 100st	over 100st	DB	50st or less	50st~ 100st	over 100st
12	42	60.5	60.5	8	0	18.5	43
16	46	64.5	64.5	10	0	18.5	49

MGPL（球軸承）A,DB,E

內徑	A			DB	E
內徑	50st or less	50st~ 100st	over 100st	DB	50st or less	50st~ 100st	over 100st
12	43	55	85	6	1	13	43
16	49	65	95	8	3	19	49

MGPM（滑動軸承）A,DB,E

內徑	A			DB	E
內徑	50st or less	50st~ 100st	over 100st	DB	50st or less	50st~ 100st	over 100st
12	53	84.5	122	12	0	31.5	69
16	53.5	85	122	16	0	31.5	68.5

MGPL（球軸承）A,DB,E

內徑	A				DB	E
內徑	30st or less	30st~ 1OOst	100st~ 200st	over 200st	DB	30st or less	30st~ 100st	100st~ 200st	over 200st
12	63	80	104	122	10	10	27	51	69
16	69.5	85.5	104.5	122	13	10	32	51	68.5

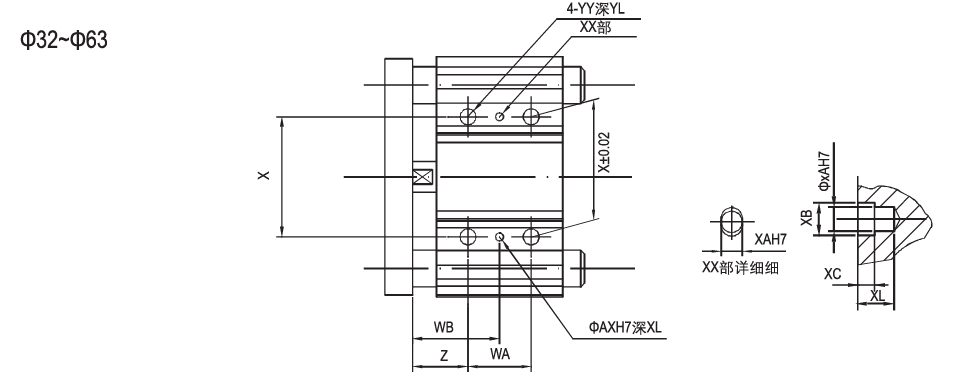

MGPM, MGPL共同尺寸

內徑	行程	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NM	OA	OB	OL	P	PA	PB	PW	Q
32	10,20,30,40,50,75,100,125,	59.5	37.5	16	12	10	48	12.5	9	112	M6	24	24	34	M8×1.25	20	M8×1.25	6.6	11	7.5	1/8	7	15	34	30
40	150,175,200,250	66	44	16	12	10	54	14	10	120	M6	27	27	40	M8×1.25	20	M8×1.25	6.6	11	7.5	1/8	13	18	38	30
50	20,30,40,50,75,100,125,150,	72	44	20	16	12	64	14	11	148	M8	32	32	46	M10×1.5	22	M10×1.5	8.6	14	9	1/4	9	21.5	47	40
63	175,200,250,300,350,000	77	49	20	16	12	78	16.5	13.5	162	M10	39	39	58	M10×1.5	22	M10×1.5	8.6	14	9	1/4	14	28	55	50

內徑	R	S	T	U	VA	VB	WA					WB					X	XA	XB	XC	XL	YY	YL	Z
內徑	R	S	T	U	VA	VB	30st or less	30st~ 100st	100st~ 200st	200st~ 300st	over 300st	30st or less	30st~ 100st	100st~ 200st	200st~ 300st	over 300st	X	XA	XB	XC	XL	YY	YL	Z
32	96	44	110	78	98	63	24	48	124	200	300	33	45	83	121	171	42	4	4.5	3	6	M8×1.25	16	21
40	104	44	118	86	106	72	24	48	124	200	300	34	46	84	122	172	50	4	4.5	3	6	M8×1.25	16	22
50	130	60	146	110	130	92	24	48	124	200	300	36	48	86	124	174	66	5	6	4	8	M10×1.5	20	24
63	130	70	158	124	142	110	28	52	128	200	300	38	50	88	124	174	80	5	6	4	8	M10×1.5	20	24

MGPM（滑動軸承）A,DB,E

內徑	A			DB	E
內徑	50st or less	50st~ 100st	over 100st	DB	50st or less	50st~ 100st	over 100st
32	97	102	140	20	37.5	42.5	80.5
40	97	102	140	20	31	36	71
60	106.5	118	161	25	34.5	46	89
63	106.5	118	161	25	29.5	41	84

MGPL（球軸承）A,DB,E

內徑	A				DB	E
內徑	50st or less	50st~ 100st	100st~ 200st	over 200st	DB	50st or less	50st~ 100st	100st~ 200st	over 200st
32	81	98	118	140	16	21.5	38.5	58.5	50.8
40	81	98	118	140	16	15	27	52	74
50	93	114	134	61	20	21	42	52	89
63	93	114	134	61	20	16	76	57	84
