氣源處理件 — AF系列過濾器
技術參數

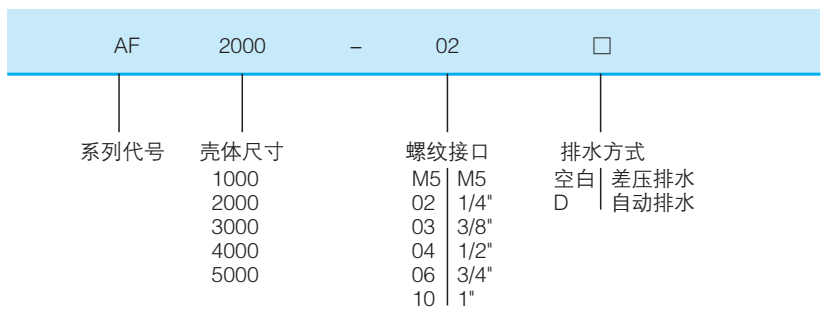

訂貨型號
技術參數
| 保證耐壓力 | 1.5Mpa{15.3kgf/cm2} |
| 最高使用壓力 | 1.0Mpa{10.2kgf/cm2} |
| 環境及流體溫度 | -5~60℃（未凍結） |
| 過濾孔徑 | 40um （注） |
| 杯材料 | 聚碳酸脂 |
| 杯防護罩 | AF1000-2000（無）AF3000-5000（有） |
注:精度有5、10、20、70、100μm可供選擇
| 型號 | 規格 | |||
| 額定流量 (L/min) | 接管口徑 Rc(PT) | 杯組合(cm2) | ||
| 手動排水型 | 自動排水型 | |||
| AF1000-M5 | AF1000-M5D | 110 | M5 | 4 |
| AF2000-02 | AF2000-02D | 750 | 1/4 | 15 |
| AF3000-02 | AF3000-02D | 1500 | 1/4 | 20 |
| AF3000-03 | AF3000-03D | 1500 | 3/8 | 20 |
| AF4000-03 | AF4000-03D | 4000 | 3/8 | 45 |
| AF4000-04 | AF4000-04D | 4000 | 1/2 | 45 |
| AF4000-06 | AF4000-06D | 6000 | 3/4 | 45 |
| AF5000-06 | AF5000-06D | 7000 | 3/4 | 130 |
| AF5000-10 | AF5000-10D | 7000 | 1 | 130 |
注:2000標準為常閉,3000-5000為常開

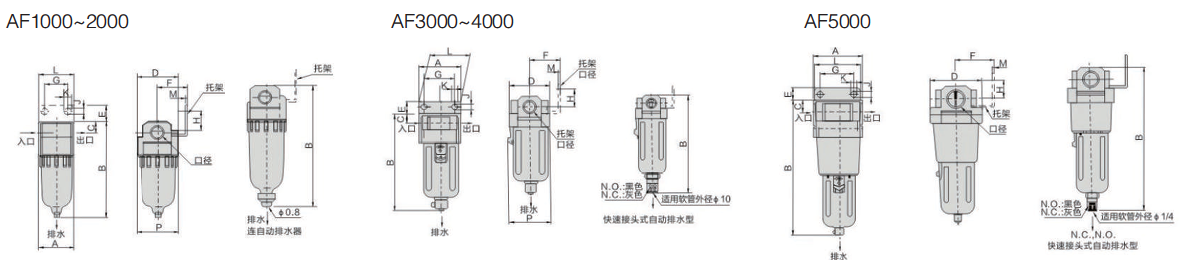

外型尺寸
圖形符號
外型尺寸
| 型號 | 口徑 | A | B | C | D | E | F | G | H | J | K | L | M | P | 連自動排水器 B |
| AF1000-M5 | M5 | 25 | 68 | 7.5 | 25 | - | - | - | - | - | - | - | - | 25 | 87 |
| AF2000-01/02 | 1/8-1/4 | 40 | 97.5 | 11 | 40 | 17 | 30 | 27 | 21 | 5.5 | 8.5 | 40 | 1.8 | 40 | 120 |
| AF3000-02/03 | 1/4-3/8 | 53 | 134 | 14 | 53 | 16 | 41 | 40 | 24 | 6.5 | 8 | 53 | 1.8 | 55 | 173 |
| AF4000-03/04 | 3/8-1/2 | 70 | 169 | 17 | 70 | 17 | 50 | 51.5 | 24 | 8.5 | 12 | 69 | 1.8 | 72 | 186 |
| AF4000-06 | 3/4 | 75 | 173 | 20 | 70 | - | - | - | - | - | - | - | - | 72 | 191 |
| AF5000-06/10 | 3/4-1 | 90 | 248 | 25 | 90 | - | - | - | - | - | - | - | - | - | 266 |
