控制元件 — 4HV系列手轉閥
技術參數

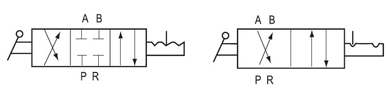

符號

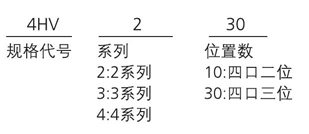

訂貨型號
技術參數
| 型號 | 4HV2DD-06 | 4HV2DD-08 | 4HV3DD-08 | 4HV3QD-10 | 4HV4LO15 | 4HV4QD-20 | |
| 工作介質 | 空氣 | ||||||
| 位置數 | 四口三位/四口二位 | ||||||
| 接管口徑 | 1/8" | 1/4" | 1/4" | 3/8" | 1/2" | 3/4" | |
| 有效截面積(mm2) | 14(0.78) | 16(0.89) | 30(1.67) | 33(1.83) | 88(4.89) | 95(5.27) | |
| 使用壓力范圍 | 0 ?1.0MPa | ||||||
| 保證耐壓力 | 15kgf/cm2 | ||||||
| 使用溫度范圍 | -5-60℃(未凍結) | ||||||
| 工作角度 | 90 ℃ | ||||||
| 重量 | |||||||
| 主要配件材質 | 本體 | 鋁合金 | |||||
| 密封圈 | 尼龍 | ||||||

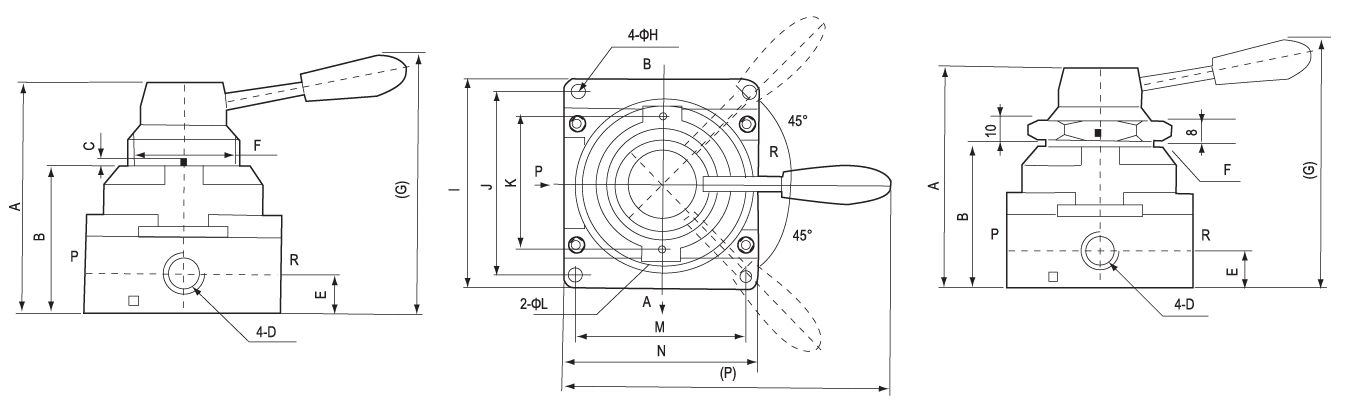

外型尺寸
| 型號 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P |
| 4HV2QD-06 | 72.6 | 45 | 1.5 | PT1/8 | 11.5 | M34x 1.5 | 92.5 | 5 | 62 | 49 | 40 | 3 | 49 | 62 | 120 |
| 4HV2DD-08 | 72.6 | 45 | 1.5 | PT1/4 | 11.5 | M34x 1.5 | 92.5 | 5 | 62 | 49 | 40 | 3 | 49 | 62 | 120 |
| 4HV3DD-08 | 88.5 | 56 | 1.5 | PT1/4 | 13.5 | M40x 1.5 | 104 | 6.6 | 74 | 62 | 51 | 3 | 62 | 74 | 140 |
| 4HV3QD-10 | 88.5 | 56 | 1.5 | PT3/8 | 13.5 | M40x 1.5 | 104 | 6.6 | 74 | 62 | 51 | 3 | 62 | 74 | 140 |
| 4HV4DD-15 | 110.3 | 72 | 2 | PT1/2 | 18 | M452x1.5 | 126 | 6.6 | 102 | 89 | 64 | 3 | 81 | 94 | 160 |
| 4HV4OD-20 | 110.3 | 72 | 2 | PT3/4 | 18 | M52x 1.5 | 126 | 6.6 | 102 | 89 | 64 | 3 | 81 | 94 | 160 |
